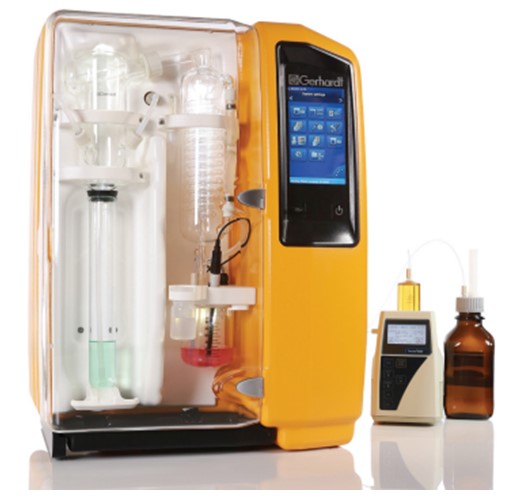

Модельный ряд приборов VAPODEST® для быстрой дистилляции представлен приборами с различной степенью автоматизации процессов: от простого прибора VAPODEST® 200, до полностью автоматической системы дистилляции и титрования VAPODEST® 500 carousel (с автосамплером, как опция), с возможностью управления через персональный компьютер.
VAPODEST® 200: ручное разбавление образца, ручное заполнение приемников, ручное титрование, ручное удаление отходов образца, ручной расчет результатов, ручная замена образца
VAPODEST® 300: ручное заполнение приемников, ручное титрование, ручной расчет результатов, ручная смена образца
VAPODEST® 400: ручное титрование, ручной расчет результатов, ручная смена образца
VAPODEST® 450: ручное титрование, ручной расчет результатов, ручная смена образца, рассчет на компьютере через экспорт данных
VAPODEST® 500: полностью автоматизирована, ручная смена образца
VAPODEST® 500 carousel: полностью автоматизированная система для 20 образцов
Базовая модель серии. Конфигурация системы позволяет проводить добавление щёлочи в автоматическом режиме, а также программировать мощность парогенератора, время реакции и время дистилляции.
В установке реализована весьма важная функция удаления остатков пробы из реакционного сосуда в емкость для отходов после окончания дистилляции. Время сброса отходов программируется. Кроме того, Vapodest 300 оснащена дополнительным насосом для автоматического разбавления пробы водой.
Данные модели позволяют проводить полностью программируемый процесс дистилляции. Добавлена функция заполнения приемного сосуда борной кислотой. Кроме того, установка Vapodest 450 может поставляться с подключенным внешним титратором. После окончания процесса дистилляции автоматически запустится титрование до конечной точки, а на дисплее отразится количество раствора, пошедшего на титрование и значение рН. Таким образом на Vapodest 450 выполняются 2 и 3 этапы анализа по Кьельдалю.
Полностью автоматическая система дистилляции со встроенным блоком титрования и управлением посредством персонального компьютера. Программирование, контроль, обработка данных, вычисление результата и документирование выполняются с помощью программного обеспечения Vapodest Manager. Дополнительный интерфейс для подключения весов позволяет быстро вводить в прибор информацию о первоначальной массе пробы. Модель Vapodest 50s carousel поставляется с автоматическим пробоотборником и "каруселью" с экстракционными пробирками количеством 20, 16 и 12 шт.
Характеристика | VAP 200 | VAP 300 | VAP 400 | VAP 450 | VAP 50s/50s carousel |
---|---|---|---|---|---|
Время дистилляции, мин. | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
Степень восстановления, % | > 99,5 | > 99,5 | > 99,5 | > 99,5 | > 99,5 |
Воспроизводимость, % | ± 1 | ± 1 | ± 1 | ± 1 | ± 1 |
Предел обнаружения азота, мг | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Расход охлаждающей воды, л/мин. | 2/5/7 | 2/5/7 | 2/5/7 | 2/5/7 | ок. 5 |
Давление охлаждающей воды, бар | 0,5 - 6 | 0,5 - 6 | 0,5 - 6 | 0,5 - 6 | 0,5 - 6 |
Напряжение, В | 230 | 230 | 230 | 230 | 230 |
Частота тока, Гц | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
Мощность, Вт | 2200 | 2200 | 2200 | 2200 | 1600/1830 |
Вес, кг | 35 | 37 | 38 | 38 | 37/198 |
Размеры (ШxГxВ), мм | 527x390x697 | 527x390x697 | 527x390x697 | 527x390x697 | 440x340x690/ 1010х670х1655 |
Характеристика | VAP 200 | VAP 300 | VAP 400 | VAP 450 | VAP 50s/ 50s carousel |
---|---|---|---|---|---|
Парогенератор с регулируемой мощностью | + | + | + | + | + |
Автоматическое разбавление пробы водой | + | + | + | + | |
Автоматическое заполнение приемного сосуда борной кислотой | + | + | + | ||
Автоматическое добавление реагента (щелочи) | + | + | + | + | + |
Программирование времени реакции | + | + | + | + | + |
Программирование времени дистилляции | + | + | + | + | + |
Авто удаление остатков пробы | + | + | + | + | |
Спящий режим | + | + | + | + | + |
Оптическая и звуковая сигнализация | + | + | + | + | + |
Предустановленные методы | + | + | + | + | + |
Методы пользователя | + | + | + | + | + |
Возможность подключения датчиков уровня | + | + | + | + | + |
Внешний титратор | + | ||||
Встроенный блок титрования | + | ||||
Подключение внешних устройств | + | + | + | + | + |
Подключение автоматического податчика проб (автосэмплера) | + |
Характеристика | VAP 200 | VAP 300 | VAP 400 | VAP 450 | VAP 50s/ 50s carousel |
---|---|---|---|---|---|
Комплект шлангов для подключения | + | + | + | + | + |
Пробирка KTG 250 | + | + | + | + | + |
Буферные растворы рН 4 и рН 7 | + | + | |||
Раствор электролита KCl | + | + | |||
рН-электрод | + | ||||
Внешний автоматический титратор с рН-электродом | + |
C. Gerhardt специализируется на разработке и производстве аналитических систем для определения азота / белка по методу Кьельдаля. Опыт превоклассных экспертов и новейшие технологии объединяются в новый уникальный ассортимент установок паровой дистилляции VAPODEST®.
В 1883 году Йохан Кьельдаль впервые представил собственный аналитический метод для определения азота в органических веществах. Всего через год Карл Герхардт начал строительство и продажу оборудования для разложения и дистилляции с использованием этого метода. С тех пор прошло более 130 лет, мы постоянно совершенствуем автоматизацию и стандартизацию процессов разложения и анализа. Нам удалось сделать результаты анализа сопоставимыми и в значительной степени независимыми от внешних факторов. И мы всегда следим за безопасностью пользователей.
Благодаря многолетнему тесному сотрудничеству с нашими клиентами в очень широком спектре областей применения, компания Герхардт обладает обширными опытными данными. Они собраны и сформированы в виде практических руководств о том, как максимально использовать наши системы анализа.
Дистилляция начинается только при условии, что реакционный сосуд установлен корректно и защитная дверца закрыта. Для удобства наблюдения за процессом есть функция подсветки стеклянных компонентов. Все параметры дистилляции контролируются в непрерывном режиме, при сбое программы процесс немедленно останавливается. Парогенератор оснащен функциями контроля давления и защиты от перегрева.
Лаборатории, аккредитованные в соответствии с DIN EN ISO / IEC ISO 17025, должны отвечать строгим требованиям: необходимо обеспечивать прозрачную обработку данных, полноту этих данных и отслеживаемость результатов измерений. В установках VAPODEST® управление процессами происходит в соответствии со всеми требованиями ISO 17025. Программное обеспечение ISOdoc-CREATOR, разработанное C. Gerhardt, преобразует данные, импортированные из устройства, в документы, которые четко отображают всю информацию, требуемую стандартом ISO 17025, относительно данных устройства, данных метода и выборочных данных.
VAPODEST® использует современную навигационную схему управления, разработанную так, чтобы напоминать планшетный ПК или смартфон. Данные вводятся с помощью сенсорной навигации пальцем, стилусом или даже лабораторными перчатками - через полноцветный 7-дюймовый TFT-дисплей. Также можно вводить данные привычным способом - с помощью мыши и клавиатуры. Дисплей обеспечивает удобное и понятное управление аппаратом. Диаграмма состояния на дисплее предоставляет информацию о ходе анализа.
Также легко осуществим визуальный контроль: прозрачная защитная дверь обеспечивает прекрасный обзор процесса во всех деталях.
Серия VAPODEST® доступна в разной степени автоматизации. От простой интеллектуальной версии VAPODEST® 200 для небольших объемов образцов до полностью автоматизированной системы VAPODEST® 50s Carousel с интегрированным титрованием и автоматическим пробоотборником для высокой пропускной способности пробы. Отличительная особенность VAPODEST® заключается в том, что все модели совместимы с широким ассортиментом пробирок и резервуаров для образцов.

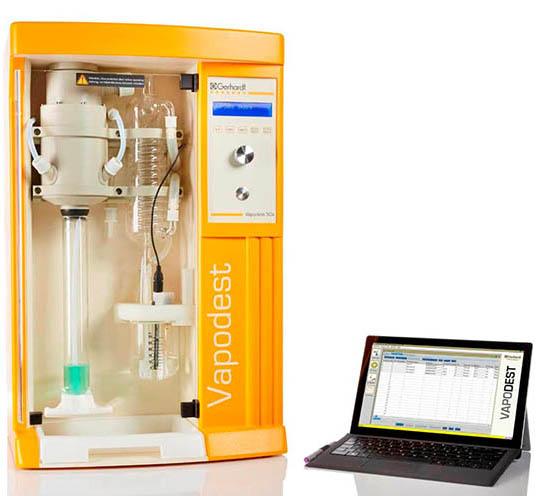

Полностью автоматизированная система дистилляции Vapodest 50s с интегрированным титровальным блоком и управлением через Vapodest Manager сочетает в себе точность и удобство. Конструкция обеспечивает идеальные условия для дистилляции. Все операции программы можно отслеживать как визуально, так и на дисплее. Система контролируется, данные обрабатываются, а методы создаются с помощью удобного программного обеспечения управления Vapodest Manager. Это также обеспечивает всестороннюю и легкую интеграцию в систему LIMS.
Рутинные операции стали проще. Vapodest 50s - ваш незаменимый помощник в ежедневных анализах. Любое количество программ может быть задано заранее, а затем запущено для разных образцов. По завершении анализа все результаты сразу же рассчитываются, отображаются и, при необходимости, могут быть распечатаны. Все данные анализа могут быть сохранены в базе данных для целей мониторинга и документирования и распечатаны. Также данные могут быть импортированы и экспортированы для дальнейшей обработки в программе электронных таблиц.
Все системы имеют автоматическую генерацию пара с регулировкой его подачи, поэтому их можно настроить на все распространенные процессы дистилляции. Режим ожидания экономит энергию во время перерывов в работе, а анализ, при этом, может быть запущен мгновенно. Сам процесс дистилляции занимает всего 2-4 минуты.
Интегрированный титровальный блок, разработанный Gerhardt, проводит анализ с помощью потенциометрического автоматического распознавания конечных точек с использованием pH-комбинированного электрода. Раствор для титрования дозируется с помощью высокоточного износостойкого калибруемого керамического насоса.
Vapodest 50s работает через ПК с помощью программы управления Vapodest Manager. Программное обеспечение осуществляет управление установками с поддержкой обширной документации и различными функциями управления.
